Kombianbaurahmen Euro- und Dreipunkt mit Forstgreifer OG12, Pendelgelenk und 3t Bolzen Rotator
2.059,90 €*
Nur noch
9
Stück verfügbar
Produktnummer:
101224
Produktinformationen "Kombianbaurahmen Euro- und Dreipunkt mit Forstgreifer OG12, Pendelgelenk und 3t Bolzen Rotator"

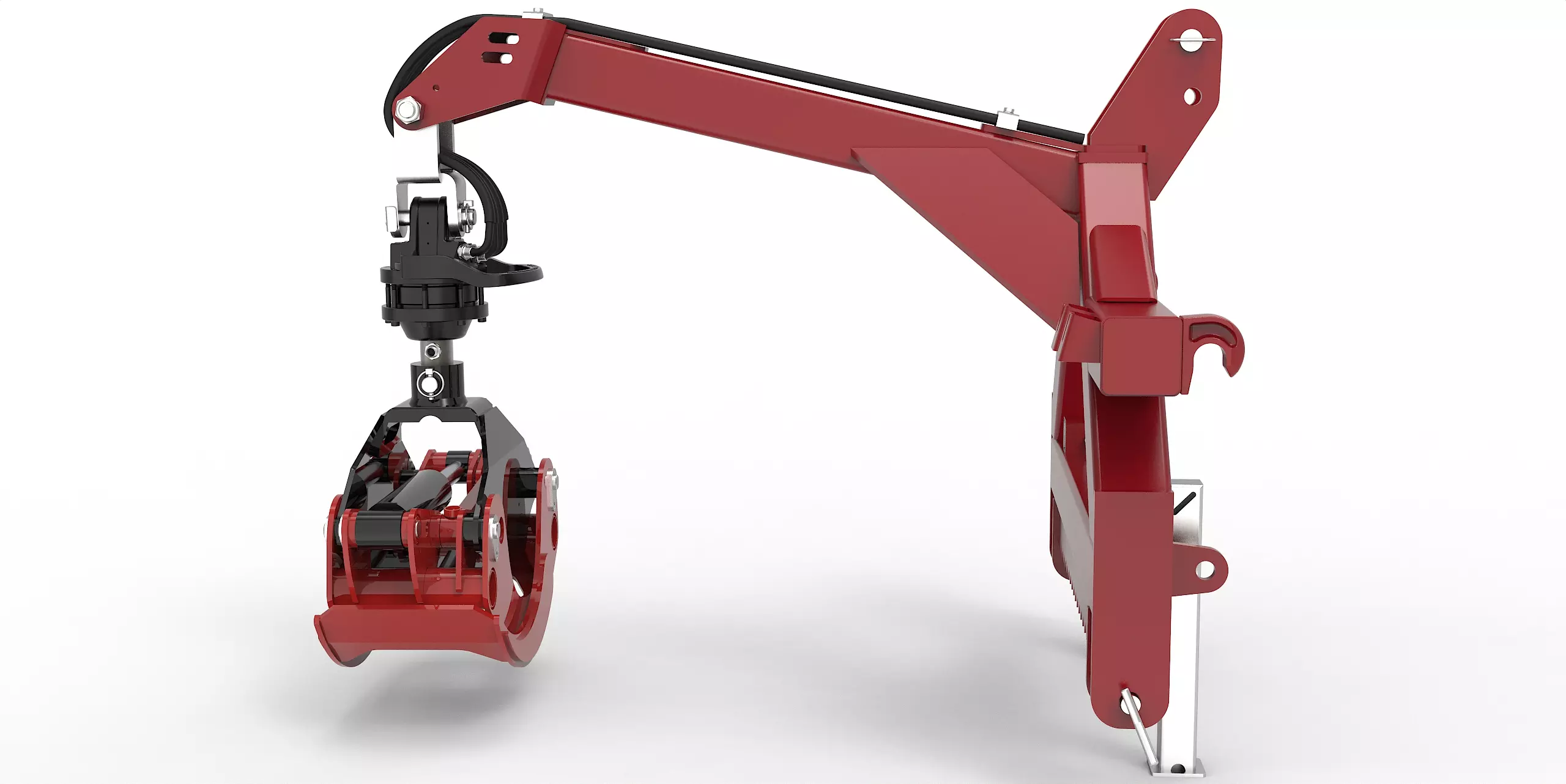

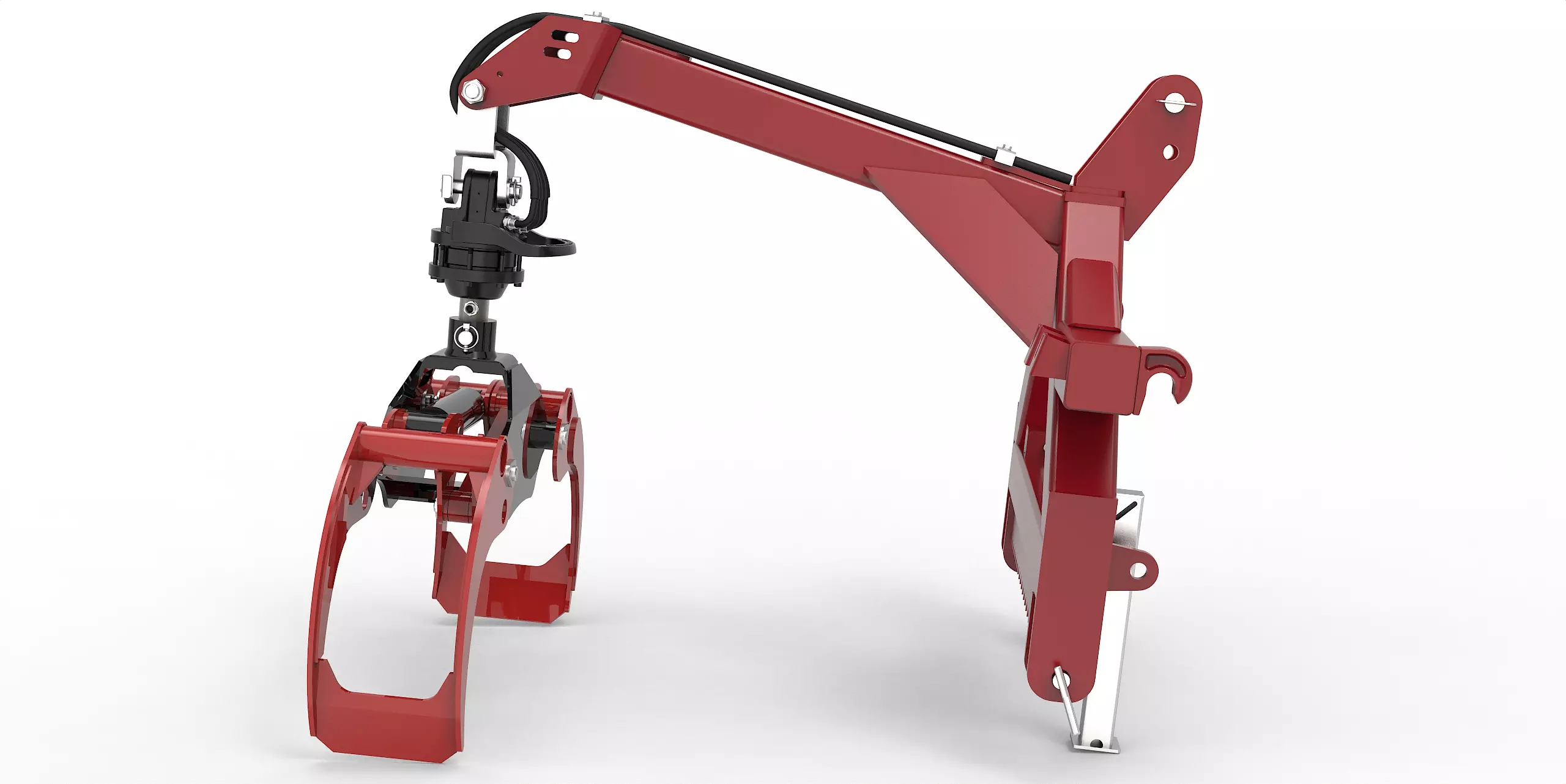

Anbaurahmen mit Dreipunkt- und Euroaufnahme inkl. Forstgreifer Joma-Tech OG12, Rotator und Pendelgelenk

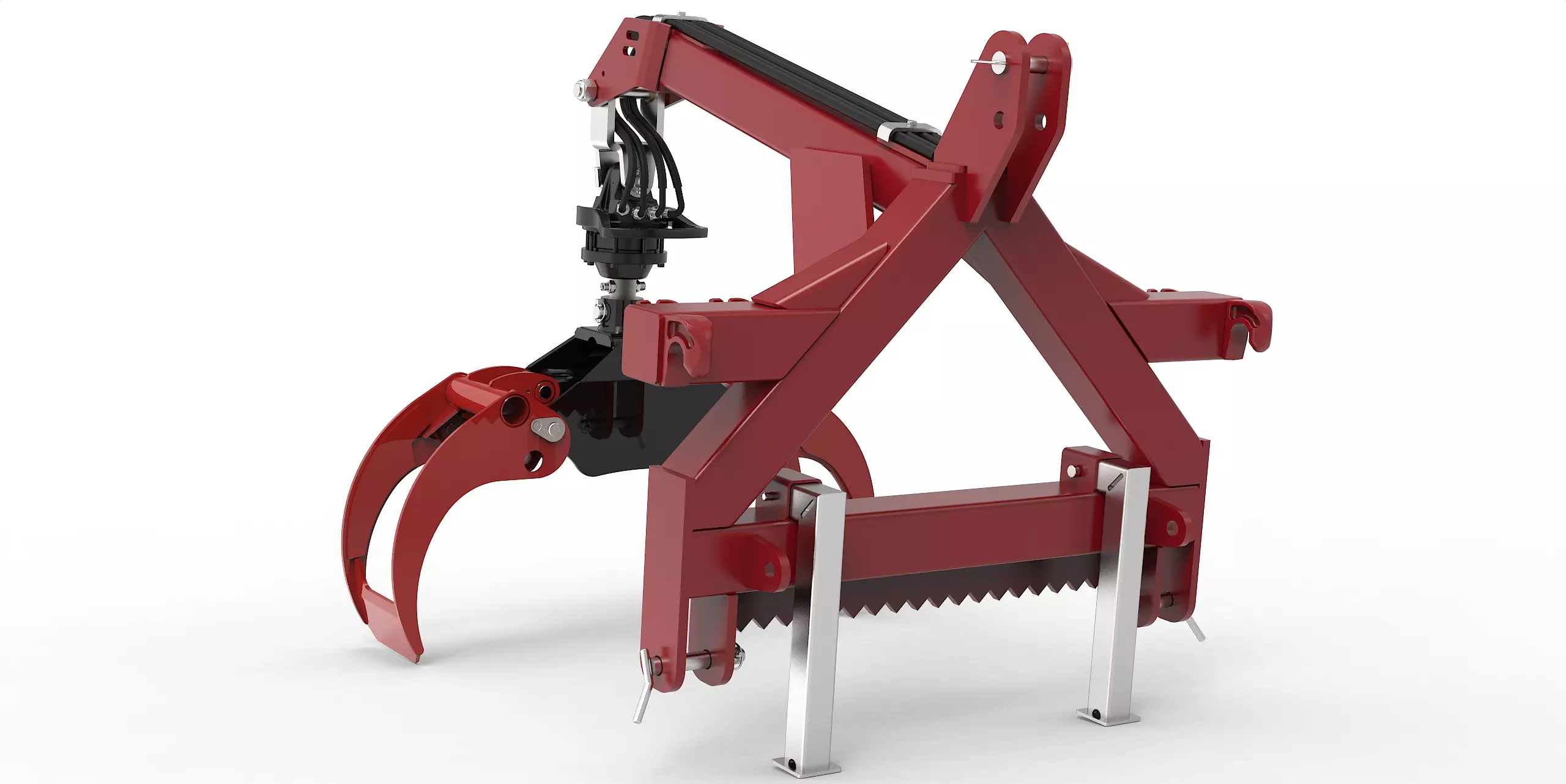

Mit diesem Anbaurahmen kann ein Forstgreifer entweder am Frontlader mit Euroaufnahme oder in der Dreipunktaufnahme am Heck des Schleppers betrieben werden. Die Länge des Auslegers beträgt ca. 900mm. Unten am Rahmen ist eine stabile Zackenleiste montiert, diese ermöglicht ein sicheres Fixieren der Stämme während des Transports. Außerdem ist der Rahmen mit stabilen, abnehmbaren Abstellfüßen ausgestattet. Oben am Rahmen sind zwei Einhängeleisten für Forstketten angebracht, in die Ketten sicher eingehängt, und so mehrere Stämme gleichzeitig gezogen werden können.
Die Aufnahme des Pendel-/Kardangelenks am Anbaurahmen ist mit Gleitlagerbuchsen ausgestattet. Bei den Fotos handelt es sich um ein Montagebeispiel. Der Rahmen wir komplett betriebsfertig inkl. aller Hydraulikschläuche geliefert. Greifer und Rotator sind als Einheit montiert.
Die Produktbilder sind Montagebeispiele!
Falls Sie am Frontlader nicht über einen 4.Steuerkreis verfügen, können Sie ein elektrisches Umschaltventil mit bestellen. Wir integrieren dies dann in die Verschlauchung.
Beim Einsatz des Anbaurahmens zum Holzrücken in der Dreipunktaufnahme, empfehlen wir die Ausstattung mit einem Doppelschockventil/Druckbegrenzungsventil. Das Doppelschockventil schützt den Rotator vor unzulässigem Druck. So kann auch mit Schleppern ohne Schwimmstellung im Steuerventil Holz gerückt werden.
Technische Daten Anbaubaurahmen:
- Aufnahme: kombiniert Euro- und Dreipunktaufnahme Kat.2
- Gewicht: ca. 128 kg
- Ausleger: 900 mm
- Aufnahmehülse: 100 mm breit // 25 mm Bohrung
- stabile Zackenleiste
- solide Konstruktion mit wartungsarmen Gleitlagerbuchsen und Schmiernippel,
Technische Daten Forstgreifer Joma-Tech OG12:
- Greifer Abmaße: 0,12m²
- min. Öffnungsweite: 60mm
- max. Öffnungsweite: 875mm
- Gewicht: 53kg
- Arbeitsdruck: 175bar
- Anpresskraft der Zangenmesser bei kleinstem Abstand zueinander: 6,3kN max.
- Gewichtszuladung: 1000kg
Technische Daten 3t Rotator:
- Drehwinkel: unbegrenzt
- Tragkraft: 3000kg
- maximaler Arbeitsdruck: 250bar
- Verdrängung: 330ccm
- Drehmoment bei 250bar: 900Nm
- max. Axiallast statisch: 30kN
- max. Axiallast dynamisch: 15kN
- Hydraulikanschlüsse: 3/8"
- Gewicht: 16kg
- Wellendurchmesser: 49,5mm
- Querbohrung Welle: 25mm
- Querbohrung oben: 25mm
